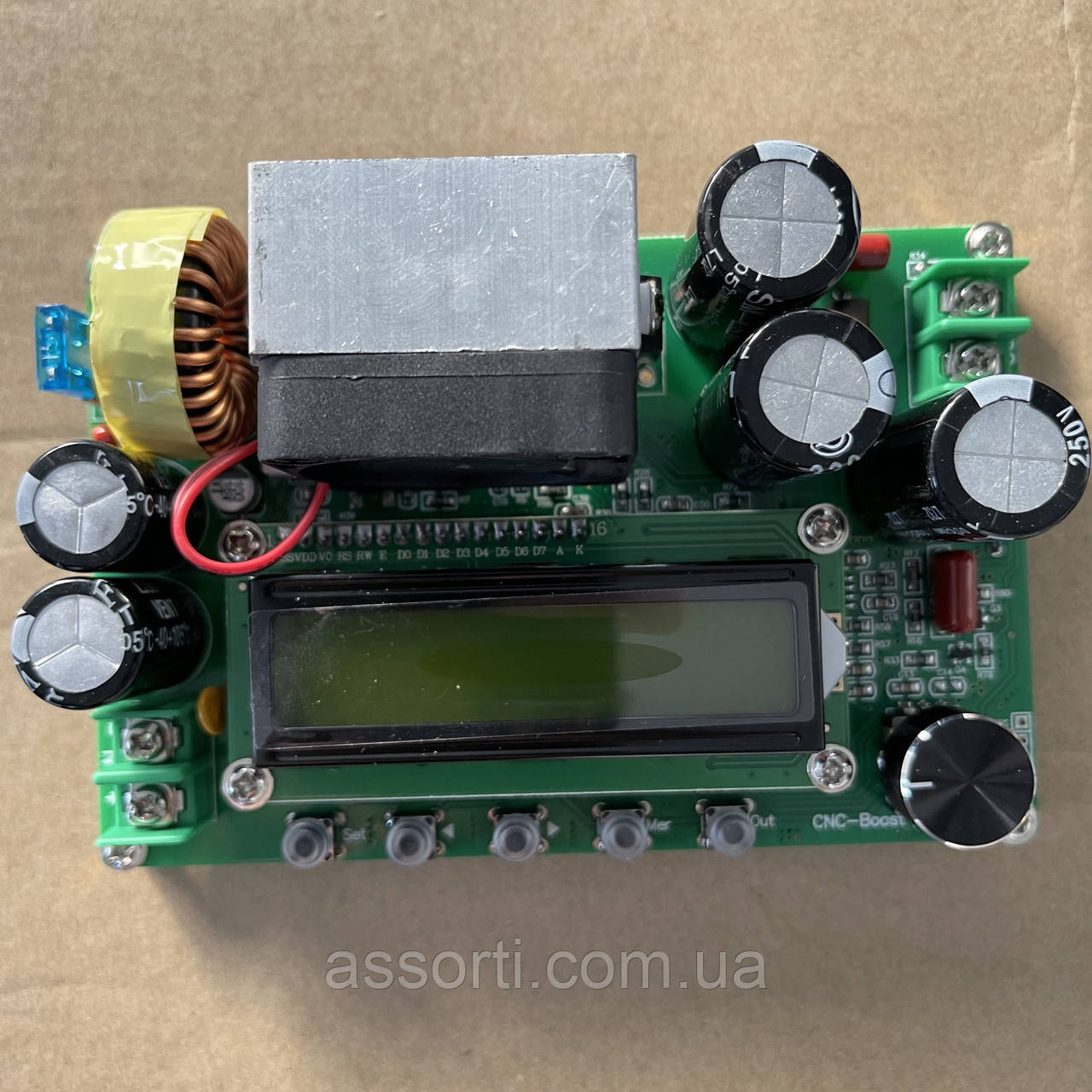

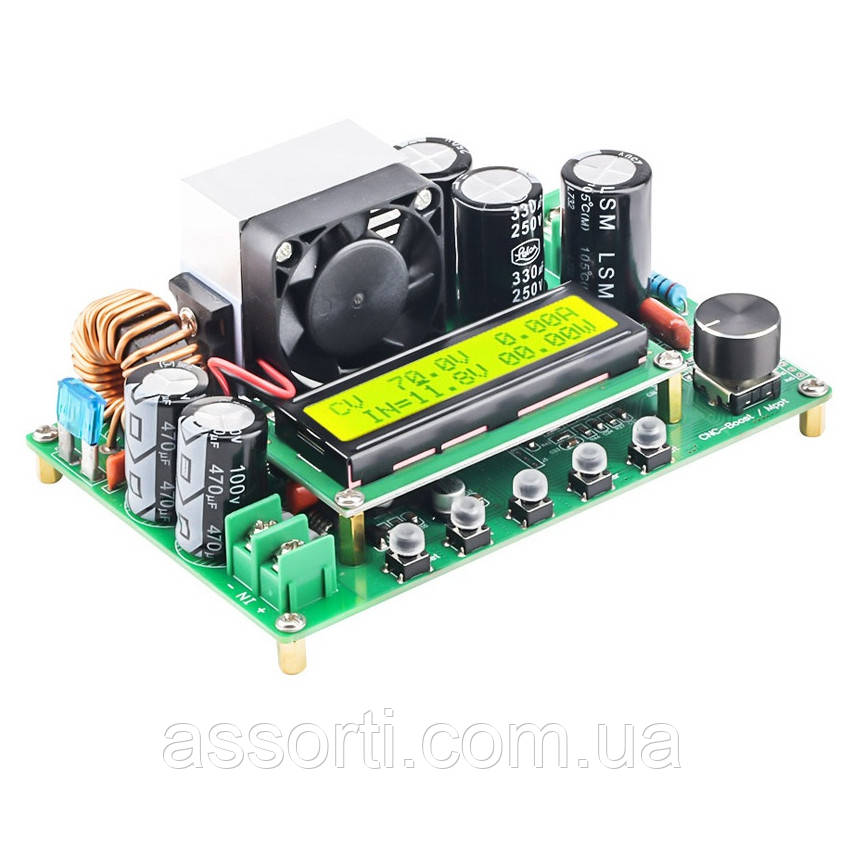

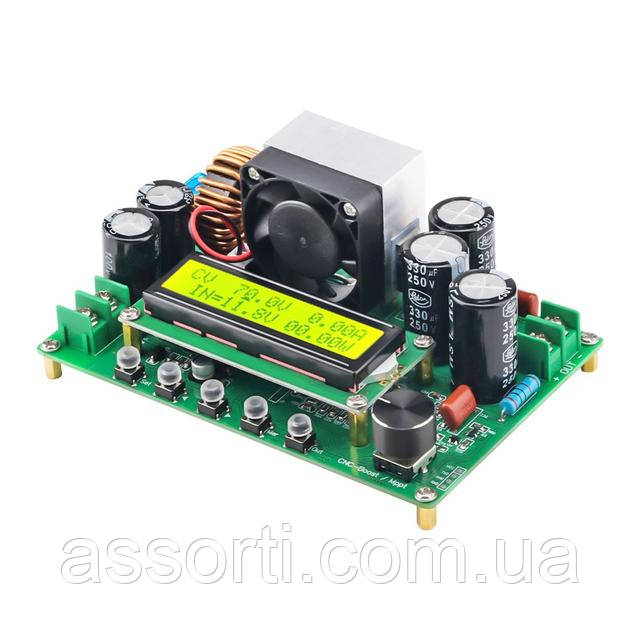

DPX800S підвищующий перетворювач 800 Вт, підвищуючий модуль живлення DC-DC

DPX800S підвищующий перетворювач 800 Вт, підвищуючий модуль живлення DC-DC

800 Вт DPX800S DC-DC NC CV CC Booster Модуль Boost 12 В-120 В 0-15 А Регульований MPPT

Опис продукту:

1: малий розмір, висока потужність, висока ефективність, стабільна робота, може бути постійною напругою та постійною передачею струму.

2: поставляється з вентилятором для розсіювання тепла, підвищення температури невелике.

3: з функцією Boost MPPT підходить для прискореної зарядки сонячної панелі, щоб отримати максимальну вихідну потужність сонячної панелі.

4. Використання високоякісних силових пристроїв з петлями CV та CC, утвореними периферійними прецизійними операційними підсилювачами, значно підвищує продуктивність модуля.

5: Завдяки функції зв'язку зручно для вторинного розвитку.

1. Знайомство із продуктом

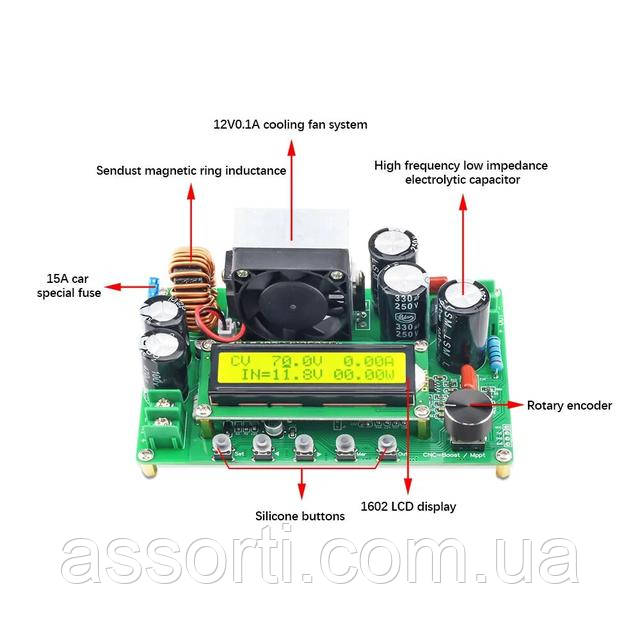

DPX800S використовує джерело живлення постійної напруги з числовим РК-дисплеєм LCD1602, невеликий розмір, високу потужність, високу ефективність, стабільну роботу може виводити постійну напругу і струм, а модуль оснащений функцією підвищення MPPT з алгоритмом постійної напруги, яка може захоплювати сонячні панелі. Максимальна потужність влади. Завдяки вдосконаленому мікропроцесорному управлінню параметри можна швидко та зручно регулювати за допомогою кнопок та енкодерів. А за допомогою рідкокристалічного дисплея LCD1602 він може відображати вихідну напругу, струм, потужність, вихідну потужність та вхідну напругу, робочий стан та іншу інформацію в режимі реального часу. Завдяки функції зв'язку він може зв'язуватися з комп'ютером або одночіповим комп'ютером для зчитування або встановлення параметрів пристрою.

По-друге, характеристики інструменту.

LCD1602 використовується для відображення інформації, кнопки та енкодери використовуються для налаштування параметрів, що робить взаємодію людини з комп'ютером більш зручним;

Використання високоякісних силових пристроїв та контурів CV та CC, утворених периферійними прецизійними операційними підсилювачами, значно покращують продуктивність модуля;

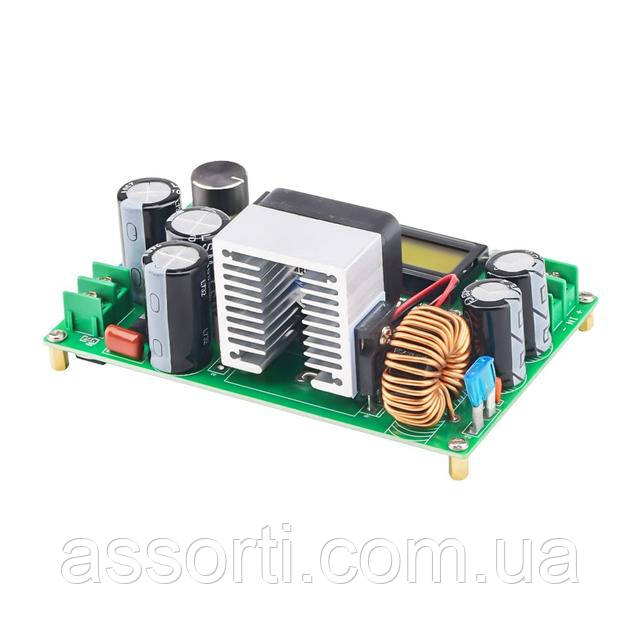

Поставляється з вентилятором для розсіювання тепла, підвищення температури невелике;

Повністю цифровий дисплей, зручний та простий у використанні;

Він може виводити постійну напругу та постійний струм;

Використовуючи вдосконалений мікропроцесор, кнопка може точно регулювати вихідну напругу та струм;

Може бути налаштовано автоматичне виведення після включення живлення;

З захистом від зниженої вхідної напруги (LVP), захистом від перенапруги на виході (OVP), захистом від перевантаження струму на виході (OCP);

Завдяки функції зв'язку зручно для вторинного розвитку;

Завдяки функції Boost MPPT він підходить для прискореної зарядки сонячної панелі для отримання максимальної вихідної потужності сонячної панелі;

Вихід можна відключити на 0, що безпечніше та зручніше, ніж традиційні підсилювачі Boost;

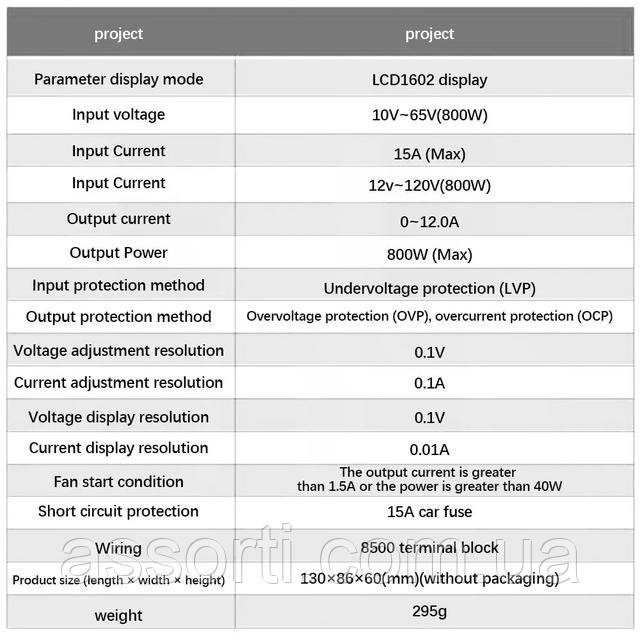

Параметр:

Режим відображення параметрів: дисплей LCD1602

Вхідна напруга: 10-65 В (800 Вт)

Вхідний струм: 15 А (макс.)

Вихідна напруга: 12-120 В (800 Вт)

Вихідний струм: 0 ~ 12,0 А

Вихідна потужність: 800 Вт (макс.)

Режим захисту входу: захист від зниженої напруги (LVP)

Режим захисту виходу: захист від перенапруги (OVP), захист від перевантаження струмом (0CP)

Роздільна здатність регулювання напруги: 0,1 В

Поточна роздільна здатність регулювання: 0,1 А

Роздільна здатність дисплея напруги: 0,1 В

Поточна роздільна здатність дисплея: 0,01А

Умова запуску вентилятора: вихідний струм перевищує 1,5 А чи потужність перевищує 40 Вт.

Захист від короткого замикання: автомобільний запобіжник 15А.

Режим проведення: клемна колодка 8500

Розмір товару (довжина×ширина×висота): 130×86×60 (мм) (без пакування)

Вага нетто: 268,4 г

Шосте: використовуйте справи, які потребують уваги.

1. Цей модуль є модулем, що підвищує, VOUT≥VIN. Після включення модуля, коли вихід не включений, напруга на вихідній клемі становить 0 В. Не бракує того, що вхід дорівнює виходу. Якщо встановлена вихідна напруга нижче вхідної напруги, вихідна напруга після виходу також дорівнює вхідній напругі, що є нормальною. , При використанні вхідна напруга повинна бути нижчою від вихідної напруги або номінальної напруги електронного та електричного обладнання.

2. Опис функції постійного струму. Через обмеження структури схеми підвищення BOOST мінімальне значення напруги, що видається схемою підвищення BOOST, дорівнює вхідному напрузі, тому прилад не може закорочувати постійний струм, але поки він досягає стану постійного струму. , може досягти постійного струму. функція. Ця функція особливо підходить для прискорення заряджання акумулятора. Припускаючи, що задане значення вихідного струму дорівнює I, опір вихідного навантаження дорівнює R, а вхідна напруга дорівнює Uin, коли I*R>Uin, функція постійного струму може бути реалізована, інакше вона не може бути реалізована. функція потоку.

3. Модуль має функцію захисту від зниженої вхідної напруги (LVP) та вихідне значення відновлення (STR). Якщо встановлено значення захисту від

зниженої напруги на вході (LVP) та включена функція LVP; та вихідне значення відновлення (STR) також встановлено. Потім увімкніть STR, щоб, коли вхідна напруга нижче LVP, функція підвищення була вимкнена, щоб зупинити вихід, і коли вхідна напруга вище значення (STR), модуль перезапустить вихід. У разі встановлення STR>LVP; Ця функція особливо підходить для функції підвищення потужності акумулятора, яка може захистити вхідну батарею від пошкодження через знижену напругу та автоматично включати функцію підвищення, коли зарядка досягає відповідної напруги, що дуже розумно.

4. DPX800S заснований на функції MPPT алгоритму постійної напруги, яка полягає у зміні зарядного струму шляхом регулювання вихідної напруги, щоб гарантувати, що вихідна напруга сонячної панелі завжди знаходиться поряд з точкою напруги, що відповідає максимальній потужності. Як правило, максимальна потужність сонячної панелі відповідає напрузі. Воно становить 0,78 рази від напруги холостого ходу. Якщо Ви використовуєте функцію продукту MPPT, щоб гарантувати, що продукт може краще вловлювати максимальну потужність сонячної енергії та забезпечувати безпеку заряджання акумулятора, спочатку необхідно встановити деякі параметри: MOD, LVP, OVP, OCP, STR. , Докладні інструкції з налаштування див. в інструкції з експлуатації.

Упаковка:

1* модуль підвищення потужності
